+86-15021943462lo fundamental diferencia entre motores electricos AC y DC es el tipo de corriente eléctrica que cada uno está diseñado para convertir en rotación mecánica. motores de corriente alterna funcionan con corriente alterna: un suministro que invierte la polaridad a una frecuencia fija (50 Hz o 60 Hz según el estándar de la red). motores de corriente continua funcionan con corriente continua, donde el voltaje y la corriente fluyen continuamente en una dirección. Esta única distinción en el suministro de energía impulsa todas las diferencias posteriores en la construcción del motor, el método de control de velocidad, los requisitos de mantenimiento y la idoneidad de la aplicación.
Ambos tipos de motores obedecen al mismo principio fundamental: la ley de fuerza de Lorentz, que establece que un conductor portador de corriente colocado en un campo magnético experimenta una fuerza perpendicular tanto a la dirección de la corriente como a la dirección del campo. El par que hace girar el rotor es una consecuencia directa de esta fuerza que actúa a través de un espacio entre los componentes estacionarios y giratorios. ¿Qué difiere entre Motores eléctricos AC y DC es cómo se crea el campo magnético, cómo se mantiene y cómo interactúa con los devanados del rotor a lo largo del tiempo.
Motores eléctricos de CA generar un campo magnético giratorio en el estator (el conjunto exterior estacionario) suministrando corriente alterna a los devanados distribuidos dispuestos alrededor del orificio del estator. En un motor de inducción trifásico, las tres fases se desplazan 120° entre sí tanto en el espacio como en el tiempo, produciendo un campo que gira continuamente a velocidad sincrónica. Este campo giratorio induce una corriente en los conductores del rotor mediante inducción electromagnética; la corriente inducida a su vez crea su propio campo magnético y la interacción entre los dos campos produce un par.

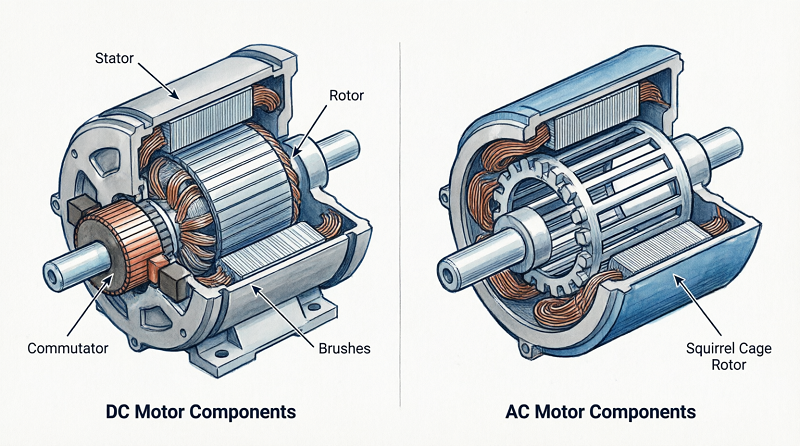

El rotor de un motor de inducción de jaula de ardilla, la variante más utilizada de motores eléctricos de corriente alterna globalmente: no contiene devanados, ni escobillas ni conexiones eléctricas externas. Las barras del rotor están cortocircuitadas en cada extremo mediante anillos terminales conductores y la corriente fluye a través de ellas puramente por inducción. Esta construcción hace que los motores de CA de jaula de ardilla sean excepcionalmente robustos: no hay piezas de contacto que se desgasten aparte de los cojinetes y el motor puede funcionar continuamente durante años en ambientes polvorientos, húmedos o con mucha vibración con un mantenimiento mínimo.
Los motores de CA síncronos funcionan según un principio relacionado pero distinto: el rotor está magnetizado, ya sea mediante imanes permanentes o mediante un devanado de campo excitado por separado, y se sincroniza con el campo giratorio del estator, funcionando a una velocidad exactamente sincrónica independientemente de la carga (dentro del límite de par de extracción). Los motores síncronos se utilizan donde se requiere una velocidad constante y precisa, incluso en maquinaria textil, fábricas de papel y sistemas de bombeo de precisión.
En un cepillado convencional motor de corriente continua , el estator produce un campo magnético estacionario, ya sea a partir de imanes permanentes o de devanados de campo energizados por CC. El rotor, llamado armadura, lleva conductores bobinados conectados a un conmutador segmentado. Las escobillas de carbón mantienen un contacto eléctrico deslizante con el conmutador, cambiando la dirección de la corriente a través de sucesivas bobinas de armadura a medida que gira el rotor. Esta conmutación mecánica garantiza que la corriente del inducido siempre fluya en la dirección que sostiene el par en la misma dirección de rotación, independientemente de la posición del rotor.
La interfaz conmutador-escobilla es la diferencia estructural definitoria entre los motores de CC con escobillas y los motores de corriente alterna . Permite un control de velocidad sencillo (reducir la tensión de alimentación o la corriente del inducido reduce directamente la velocidad), pero introduce obligaciones de mantenimiento. Las escobillas se desgastan progresivamente, generando polvo de carbón y requiriendo inspecciones y reemplazos periódicos. A altas velocidades o en ambientes polvorientos, el desgaste de las escobillas se acelera significativamente. En aplicaciones en las que el acceso para el mantenimiento es difícil o existe preocupación por la contaminación, esta es una desventaja decisiva.
Los motores de CC sin escobillas (BLDC) eliminan el conmutador por completo, reemplazando la conmutación mecánica con conmutación electrónica a través de un controlador dedicado que monitorea la posición del rotor a través de sensores de efecto Hall o detección de EMF inverso y conmuta la corriente a través de los devanados del estator en secuencia. Los motores BLDC combinan la flexibilidad de control de velocidad de los diseños tradicionales de CC con la simplicidad mecánica de los motores de inducción de CA y se han convertido en la opción dominante en aplicaciones que van desde ventiladores de refrigeración de computadoras y sistemas de tracción de vehículos eléctricos hasta servosistemas industriales y propulsión de drones.
La siguiente tabla resume los principales Diferencias entre motores AC y DC. a través de los parámetros de especificación más relevantes para las decisiones de adquisiciones industriales y comerciales.
| Parámetro | Motor de CA | Motor de CC con escobillas | Motor CC sin escobillas |
|---|---|---|---|
| Fuente de alimentación | Red eléctrica de CA (monofásica o trifásica) | DC (batería o alimentación rectificada) | DC con controlador electrónico |
| control de velocidad | Unidad de frecuencia variable (VFD) | Ajuste de voltaje/corriente de armadura | PWM a través de ESC o servoaccionamiento |
| Mantenimiento | Solo servicio de rodamientos | Reemplazo de escobillas y conmutador | Solo servicio de rodamientos |
| Eficiencia | Alto (grados IE3/IE4: 93–96%) | Moderado (pérdidas por fricción del cepillo) | Muy alto (sin pérdidas por cepillo) |
| Par de arranque | Moderado (alta corriente de entrada) | Muy alto (par máximo desde parado) | Alto (controlable electrónicamente) |
| Costo (solo motor) | Bajo a moderado | Bajo | Moderado a alto |
| Costo del sistema (con unidad) | Moderado (VFD agrega costo) | Bajo (simple controller) | Alto (controlador complejo) |
| Rango de potencia típico | W fraccional a multi-MW | W fraccionales a ~100 kW | W fraccionales a ~500 kW |
El control de velocidad es donde diferencia entre motores electricos AC y DC adquiere mayor importancia operativa. En un motor de CC con escobillas, la velocidad es directamente proporcional al voltaje de la armadura e inversamente proporcional al flujo de campo; ajustar cualquiera de las variables con un reóstato simple o un controlador PWM produce una variación de velocidad suave y de amplio rango. Esto convirtió a los motores de CC en la opción predeterminada para los accionamientos industriales de velocidad variable durante gran parte del siglo XX, particularmente en aplicaciones como laminadores, máquinas papeleras y polipastos de grúa donde la velocidad debía ajustarse continuamente bajo carga.
La llegada de variadores de frecuencia (VFD) confiables y rentables cambió fundamentalmente la posición competitiva de motores de corriente alterna and DC motors en aplicaciones de velocidad variable. Un VFD convierte el suministro de red de frecuencia fija en una salida de voltaje variable y frecuencia variable, lo que permite que un motor de inducción de CA funcione a cualquier velocidad en un amplio rango (normalmente del 10 % al 120 % de la velocidad nominal) con control total del par. Los VFD modernos implementan algoritmos de control vectorial o control directo de par (DTC) que proporcionan una respuesta dinámica comparable a un variador de CC, eliminando la principal ventaja de rendimiento que tenían anteriormente los sistemas de CC.
La implicación práctica es que para instalaciones industriales nuevas de velocidad fija o variable que utilizan un suministro de CA trifásico, un motor de inducción de CA con clasificación IE3 o IE4 con un VFD es casi siempre la opción económica y técnicamente superior. Los puntos fuertes restantes del motor de CC son los equipos móviles alimentados por baterías (donde el suministro es inherentemente CC), las aplicaciones que requieren un par de arranque muy alto con voltajes de suministro bajos y las instalaciones heredadas donde la infraestructura de CC existente hace que la modernización sea costosa.

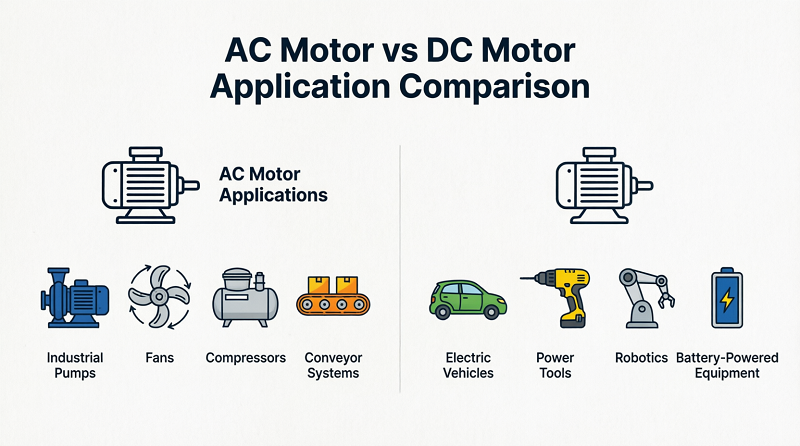

Ningún tipo de motor es universalmente superior. La selección correcta entre Motores eléctricos CA CC Depende de las demandas específicas de la aplicación, el suministro de energía disponible, el entorno de mantenimiento y el costo total de propiedad durante la vida útil de diseño.
Elija un motor de inducción de CA cuando:
Elija un motor de CC con escobillas cuando:
Elija un motor CC sin escobillas cuando:
En la práctica, la frontera entre motores de corriente alterna and DC motors se ha desdibujado significativamente a medida que la electrónica de potencia ha madurado. Un motor BLDC impulsado por un sofisticado inversor trifásico es eléctricamente indistinguible de un motor de CA síncrono de imán permanente; el mismo hardware puede clasificarse como cualquiera de los dos, según el algoritmo de control aplicado. En última instancia, lo que importa es si el sistema completo de accionamiento por motor ofrece las características de par-velocidad, eficiencia, confiabilidad y costo total de propiedad requeridos para la aplicación de destino.
